机械视觉作为包管锂电制造效率与质量的要害一环，大视野、高精度的检测需求连续增加，也是目今应用的最大特点之一。

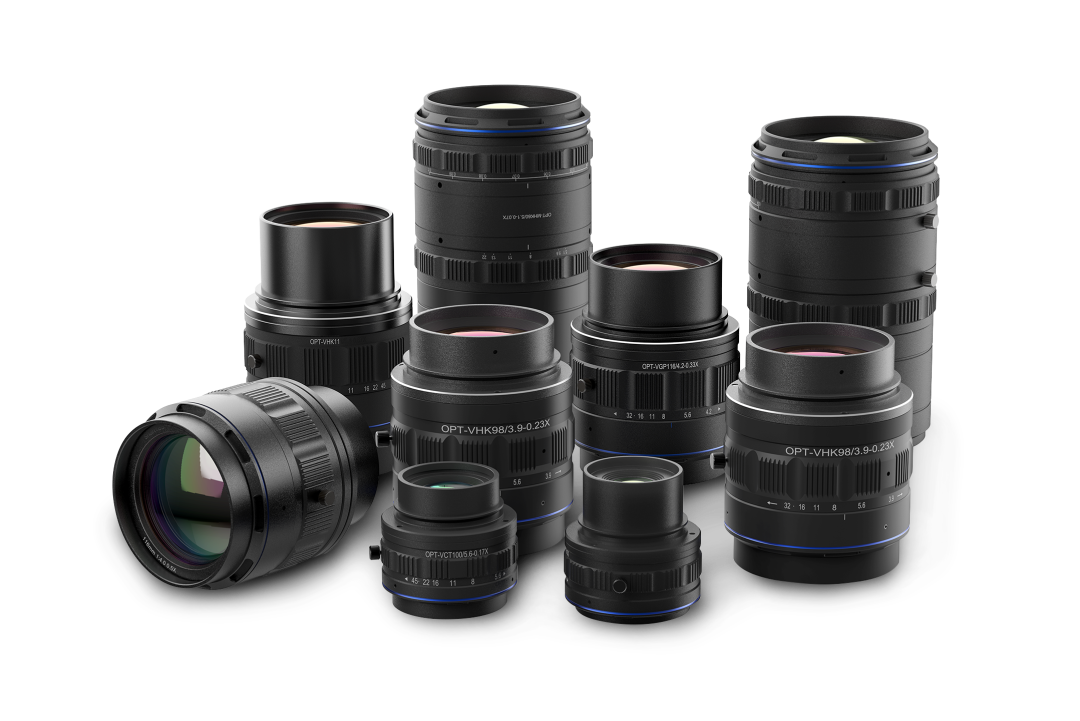

OPT线扫镜头

如极片边沿毛刺检测，不但要满足大面积的在线丈量，还要精准发明1~2μm的细微瑕疵，而大靶面、高区分率镜头更能满足锂电视觉应用种种庞大场景的品质管控需求。

OPT推出的Coloretto系列、Hawk系列等多款线扫镜头，接纳大靶面设计，涵盖Φ30mm-Φ82mm等多种尺寸规格，检测视野规模广，可适配差别区分率的工业相机，满足差别工序的种种精度需求。

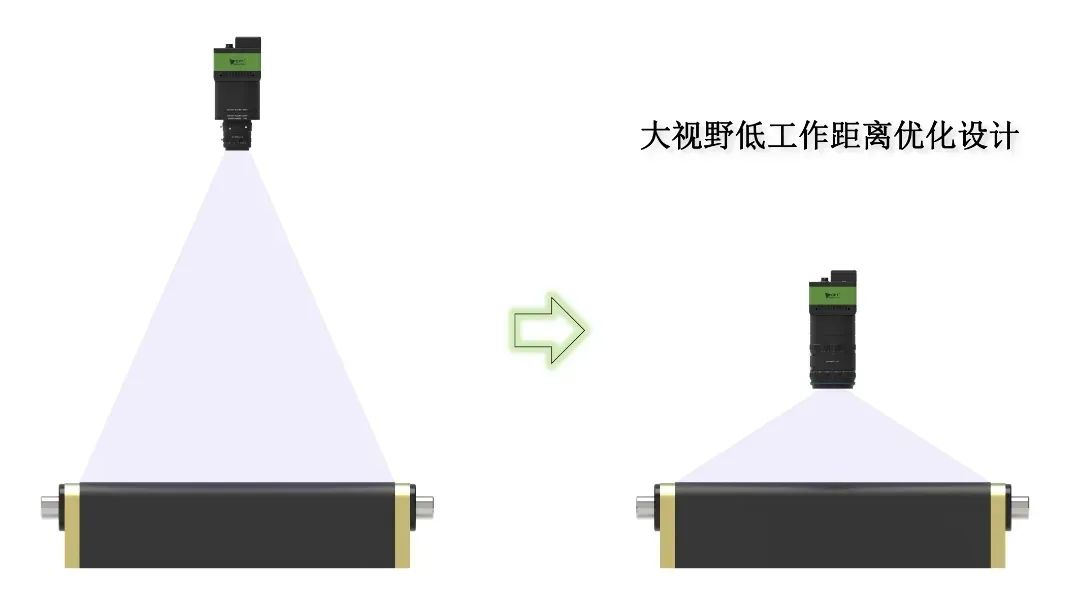

为更契合锂电检测设备的空间设计，OPT引入自主研发设计的宽事情距离浮动对焦技术，线扫镜头产品通太过组元及光学后焦敏感度优化，平衡大视野、低事情距离的矛盾，扩大事情距离应用规模，成像质量好，广泛适用锂电检测的各个工序中。

基于锂电池提出极限智造挑战，OPT研发的系列线扫镜头产品，接纳高区分光学系统设计，通过消色差、无渐晕、公差敏感度优化及区分率自动检测等技术，对各个环节进行优化和管控，成像质量更优秀，助力锂电实现智造升级。

在光学设计阶段，OPT线扫系列镜头产品使用宽光谱平场消色差设计，通过对各个透镜进行合理的光焦分派，引入正负光焦度组合的透镜组，实现良好色差漫衍和低场曲设计，能够在可见光波段的种种单色光和复合光照明条件下清晰成像。

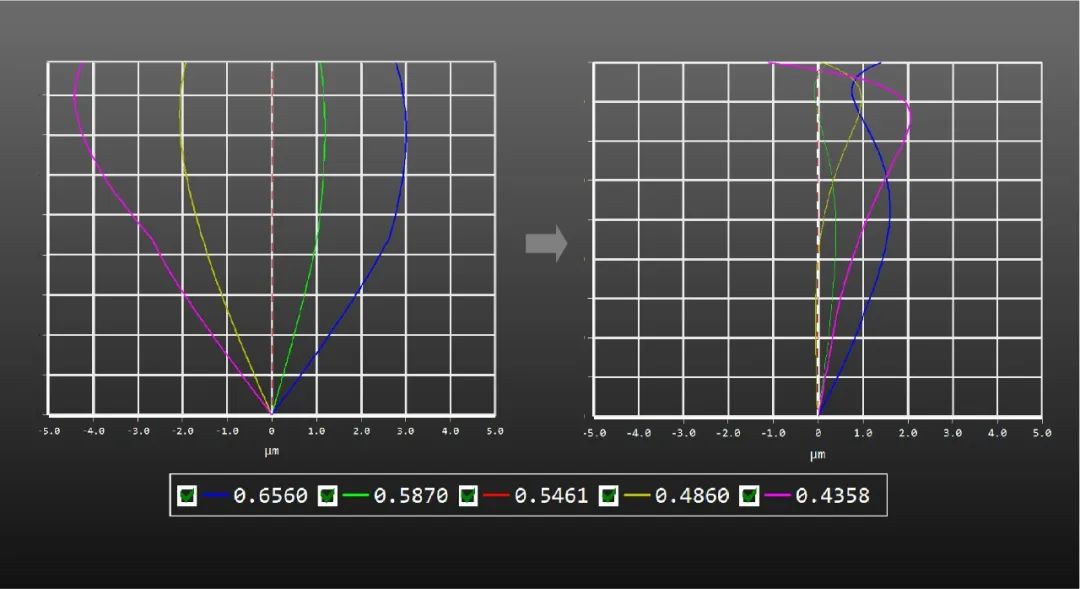

OPT宽光谱平场消色差设计

同时，OPT线扫系列镜头产品结合无渐晕设计，改善图像边沿与中心灼烁比，消除边沿暗角或阴影，提高整个检测画面亮度的均匀性。

另外，为能更好包管镜头制品的稳定性和一致性，OPT还通过公差敏感度优化技术来控制光线走势，且兼顾高阶像差残量，在理论上减小产品生产组装公差带来的性能影响；并且在最后的制造工艺上，OPT还利用区分率自动检测技术进行品质管控，排除人工检测可能导致漏检、误检等因素影响，有效包管交付的每颗线扫镜头的成像性能。

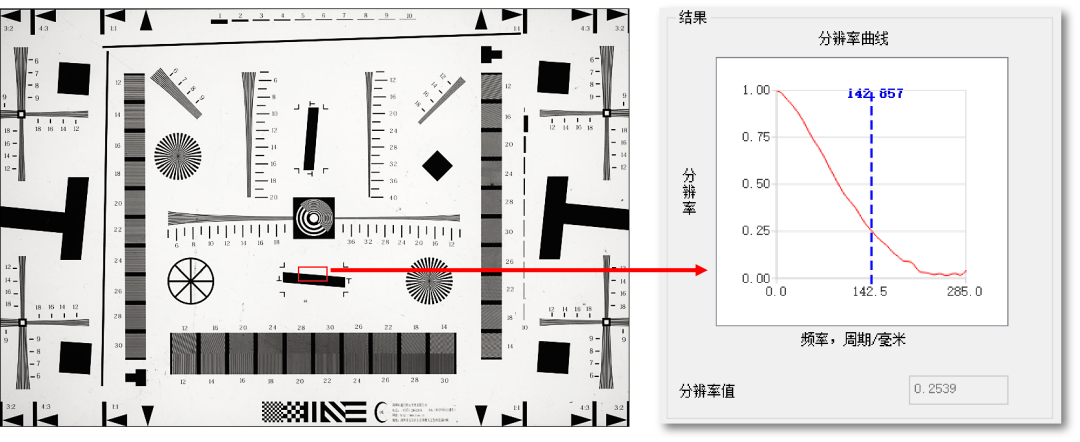

OPT区分率自动检测技术

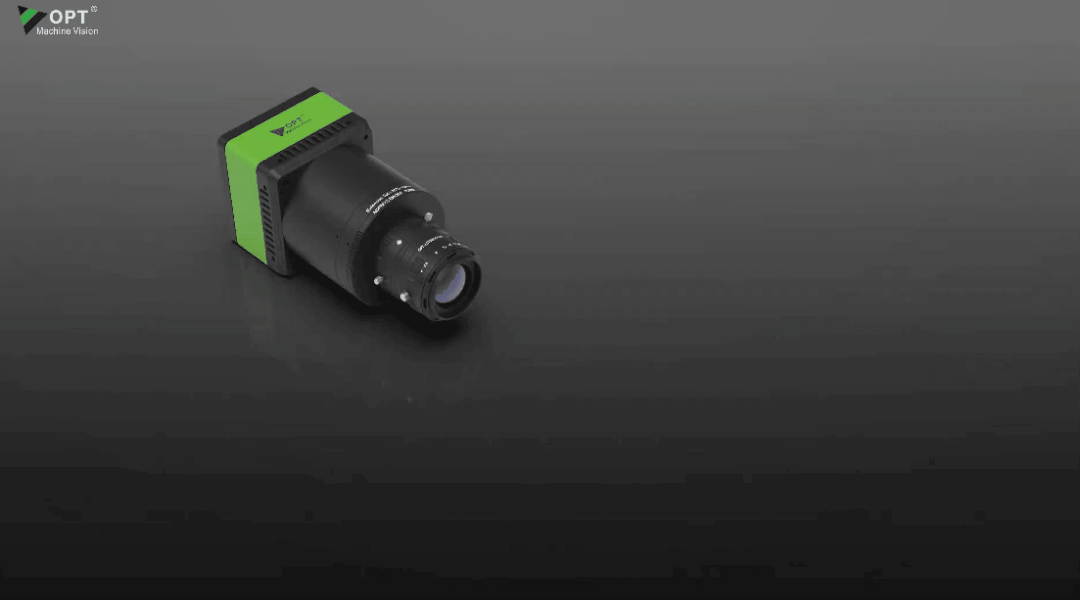

OPT系列线扫镜头接纳一体式微调焦结构，将对焦功效直接做在线扫镜头本体，实现镜头自己的高精度对焦，抵达精简配件目的，同时更便于装置调试。

OPT系列线扫镜头，可广泛适用于锂电检测的各个工序，以下示例仅为部分。电池极片涂布和激光分切工序中，涉及到对涂布双面留白宽度以及裁切后的极耳、极片进行丈量，OPT系列线扫镜头产品所收罗到的图像边沿锐化，清晰界定外边沿轮廓，丈量精确，可以为后续引导纠偏提供更客观的数据。

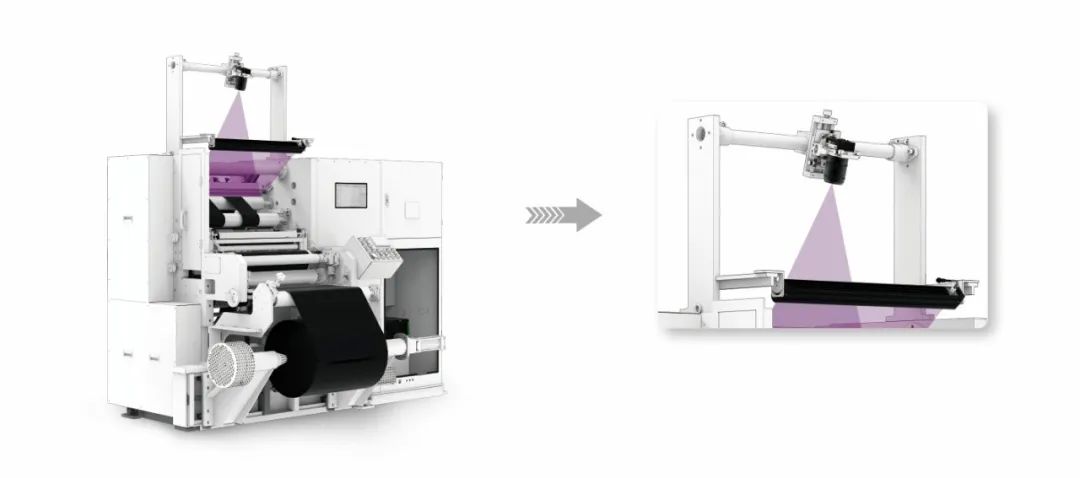

OPT线扫镜头在涂布机及镜头应用

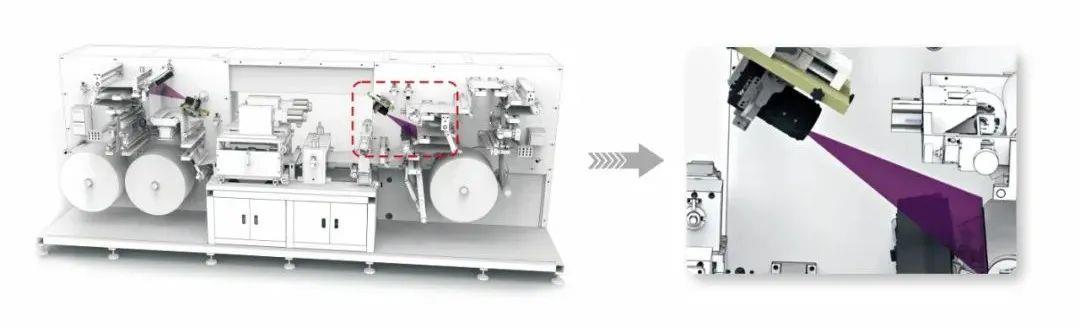

OPT线扫镜头在激光分切一体机应用

别的，OPT系列线扫镜头产品成像优秀，能精准检测差别工序的种种缺陷，如在冷压机工序，OPT线扫镜头能对极片穿孔、亮斑、边沿破损、掉粉、露箔、硬块、划痕、空箔等进行实时检测，准确界定缺陷类型。

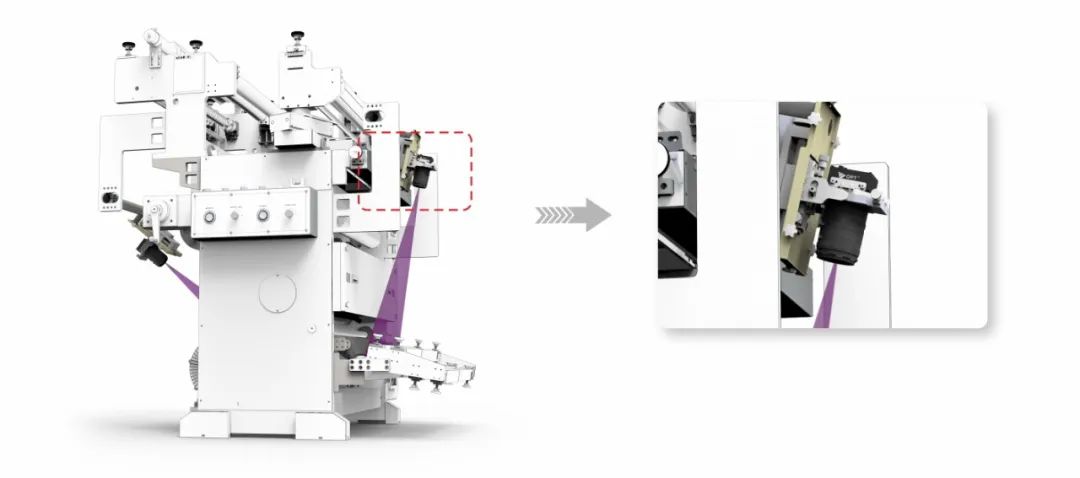

OPT线扫镜头在冷压机应用

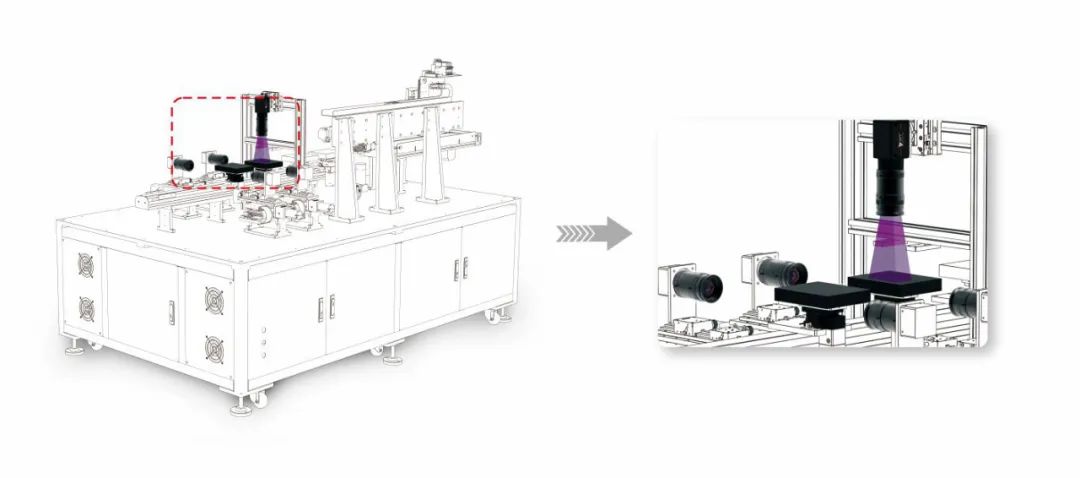

OPT线扫镜头在锂电池外观检测应用
