OPT高速线阵相机的视觉检测应用

分享到：

宣布时间：2022-09-22 来源：

为满足快速精准的锂电池视觉检测应用，OPT在高区分线扫镜头的基础上，适配超高行频线阵相机，具备传输距离远及边沿盘算等优势，更契适用户的实际使用需求。

超高横向区分率，多种校正算法

锂电池制造的前中段工序，涉及大幅面且高速检测的应用场景较多，如涂布、分条、卷绕等，对机械视觉成像的区分率、视野规模等要求越来越高。

OPT推出的线阵相机，最高区分率可达16K，接纳超大尺寸像元，感光性能优异，信噪比高，所收罗的图像更清晰。

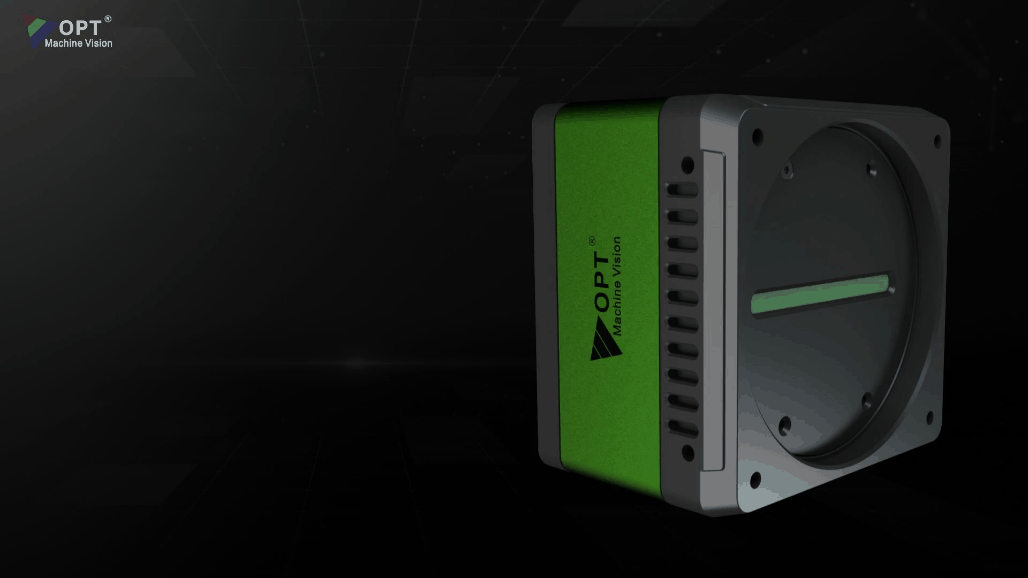

OPT线阵相机

在此基础上，OPT线阵相机还集成FPN、PRNU等多种校正算法，支持ROI、增益及镜像功效，能够包管在视野规模内，图像亮度均匀、无竖线条，纵然拍摄低反射率的目标物，也能获取清晰高质量的图像，便于后续视觉软件识别并剖析缺陷特征。

如在锂电池极片分条环节，应用线阵相机进行拍摄，能包管成像质量，为丈量极片切割后的宽度及外观检测剖析等提供优质图像。

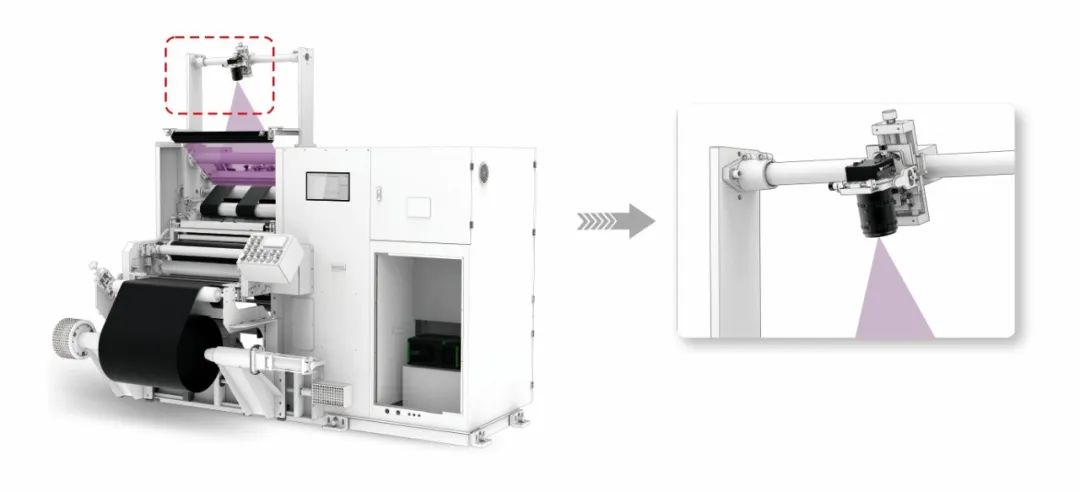

OPT线阵相机在锂电池分条机的应用

超高行频，支持超远距离无损传输

随着锂电池智能制造升级，视觉检测的精过活益提升，除了需要包管清晰成像外，机械视觉系统还对相机的带宽、传输距离等提出了更高要求。

OPT线阵相机，搭载超高行频线阵传感器，并接纳万兆网口及无损压缩图像设计，极大提高相机收罗速度和质量。以OPT XG系列的8K线阵相机为例，不但拥有140KHz超高行频，并且能支持1250MBps传输带宽和100米超远距离传输。

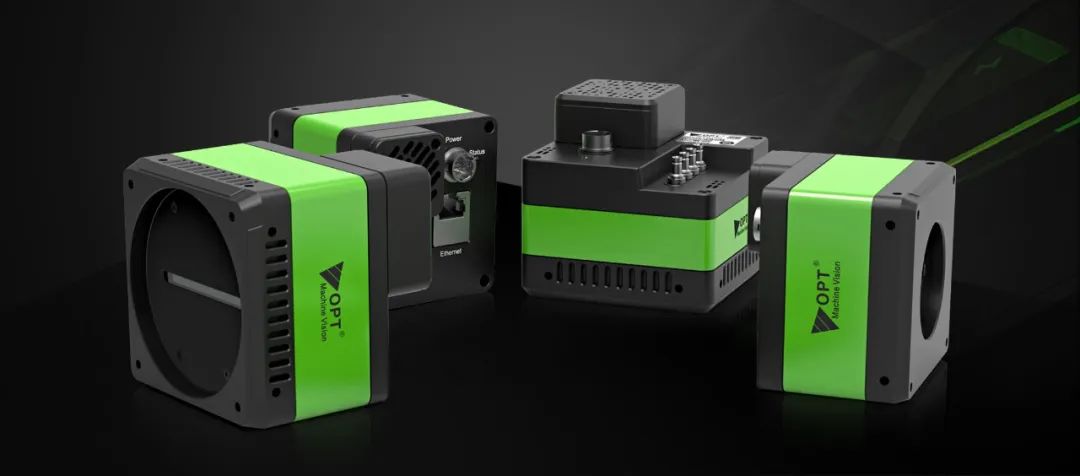

OPT线阵相机

相较于古板的CameraLink线阵相机，XG系列线阵相机无需再配置图像收罗卡，并且行频及带宽提升近50%，而传输距离提升至原来的10倍，尤其适用于对产线速度有一定要求的目标物检测。

如在锂电池涂布工序，目今产线速度最快可达120米/分钟，未来还会进一步提升。而OPT能在应用六个线阵相机的情况下，实现200米/每分钟的检测速度，不受传输距离远、信号衰弱等影响。

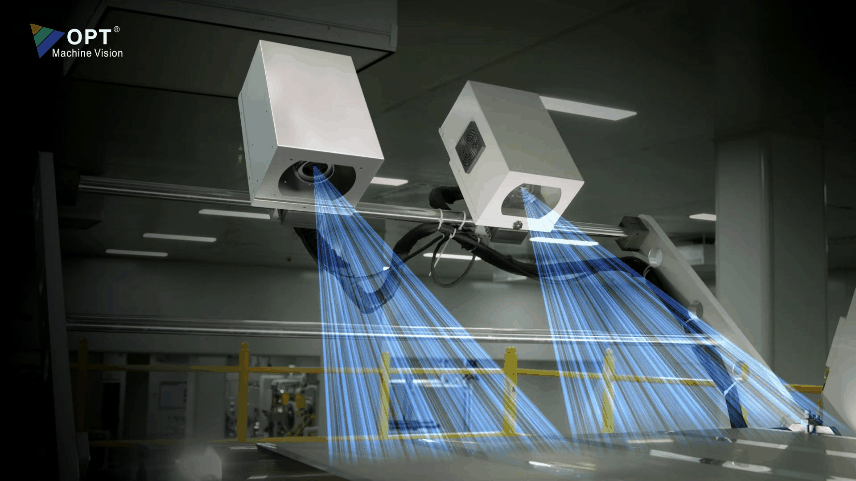

OPT线阵相机在锂电池涂布机的应用

内置FPGA边沿技术，提升效率

在对高速运动的大幅面目标物检测历程中，整个视觉系统除了考验相机带宽及传输距离外，还对相机的盘算能力提出了极大的挑战。

OPT线阵相机支持硬件算法加速，充分利用FPGA的并行运算技术，嵌入图像预处理算法，能实时运行二值化、形态学、Blob剖析等功效，将运算结果连同图像一并传输给上位机，上位机只需要对后续结果进行综合，减少了工控机的CPU运算负荷，极大满足锂电池高速生产的工艺检测需求。

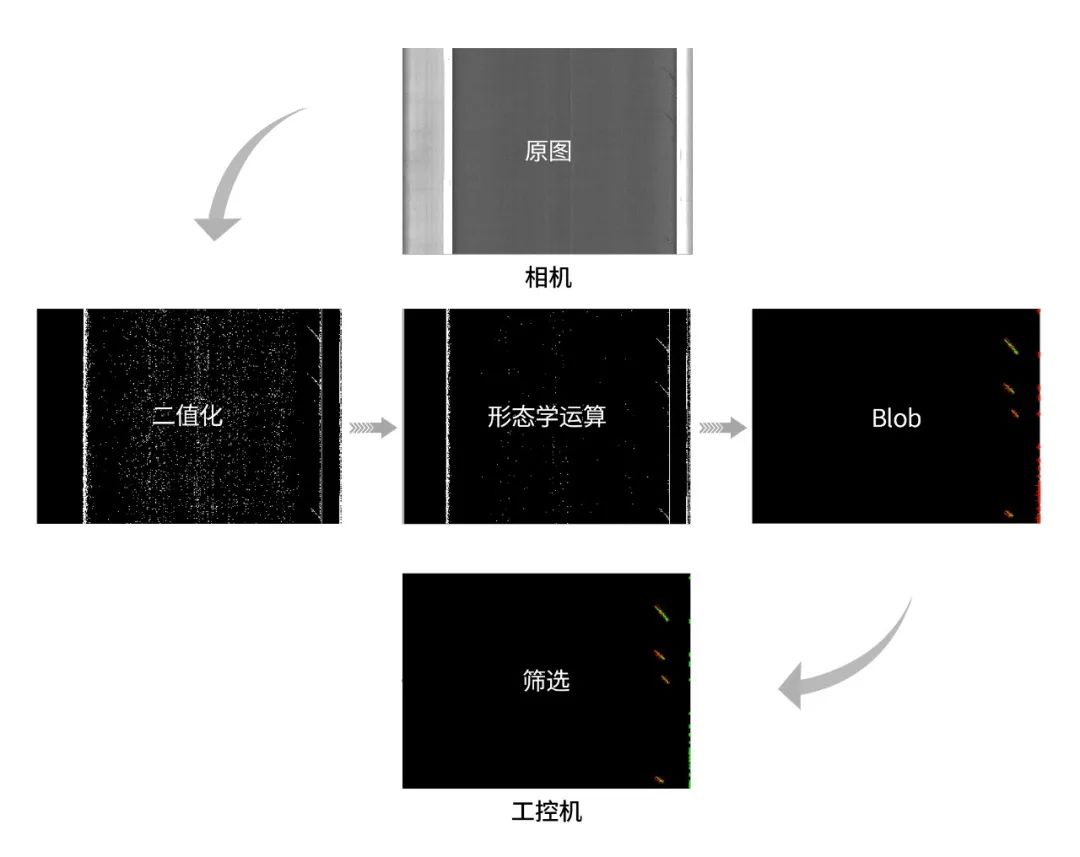

OPT线阵相机实时处理图像效果示意

别的，OPT线阵相机具备编码器反赔偿功效，能制止因产线传输带的震动和往返而导致收罗重复的情况泛起，进而减少相机处理不切合逻辑和影响成像效果的图像，提升检测效率。
